キットパーツではなく、TODA POWERの手仕上げ 分解・洗浄編 2017/10/13(Fri) 10:14:18
171012_01_ASM_F22C_engine initial condition_9770.jpg171012_02_ASM_F22C_engine initial condition_9770.jpg

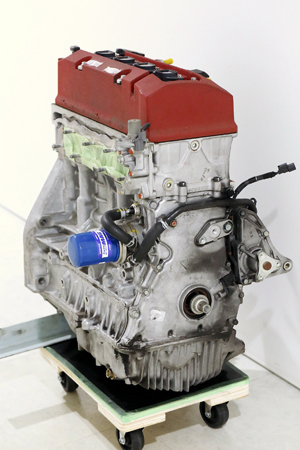

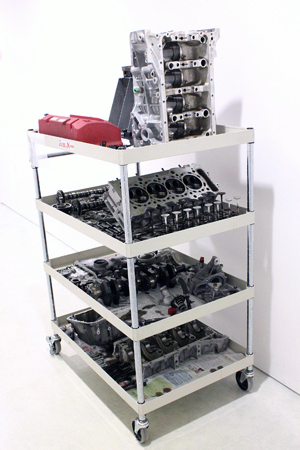

ASMエンジンリフレッシュ第1号として入庫した、走行12万kmのF22Cエンジンを分解しました。内部コンディションの違いにより交換項目や作業内容、つまり販売価格が異なりますが、ASMリフレッシュエンジン仕様は以下の通りで、純正部品にこだわりお客様のエンジンをお預かりして製作するのが特長です。


<基本仕様>

・F22C純正ピストン F22C鍛造ピストンは再使用できそうなコンディションだったため、ピストンスカート部にコーティングを施し再使用
・エンジンブロックホーニング(磨いて掃除)オイル穴、水穴精密バリ取り、ブロック交換なし
・ホンダ純正 バルブスプリング
・ホンダ純正 新品ノーマルバルブ
・ホンダ純正 ノーマルカム(流用)
・ヘッド修正面研
・ポート研磨
・バルブガイド交換
・各部精密バリ取り
・ヘッド チューニング
・燃焼室の容積合わせ磨き加工
・クランクバランスの見直し
・オイル穴面取り
・TODA RACING オイルパン
・結晶塗装



171012_03_ASM_F22C_engine initial condition_9770.jpg

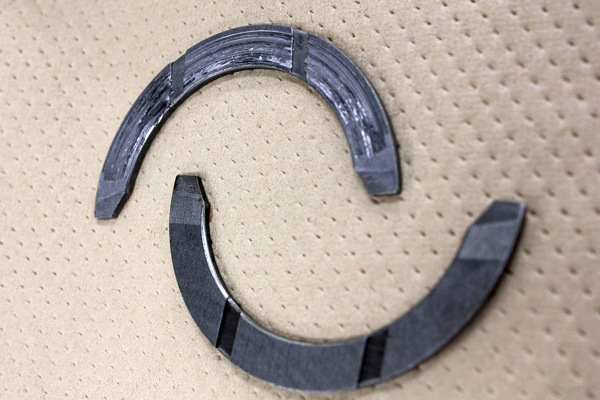

分解して気になったのは、前側スラストメタルにあったダメージです。過酷な半クラッチ操作やクランクシャフトのバリ、異物混入など何らかの要因があったのかもしれません。新エンジンには耐久性を向上したスラストメタルを組み込みますので、傷つくにしても今後はここまで酷くならないと思います。新発売のASM TSUJI-San Cluch Kitは、純正クラッチと同等の踏力でミートポイントがつかみやすく、強化クラッチですが左足を負担から解消させると同時に、スラストメタルへの負担も減少できます。



171012_04_ASM_F22C_engine initial condition_9770.jpg

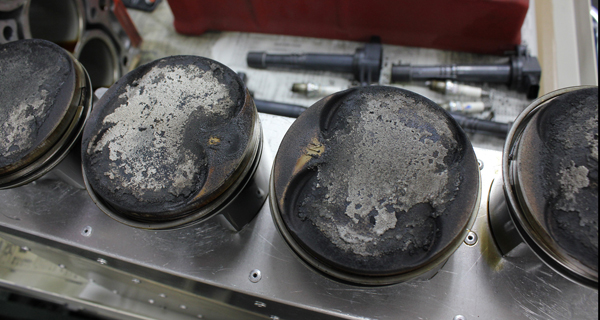

ピストントップには、距離相応に多めのカーボンが付着しており、特に#2と#3のピストンが多めです。


171012_05_ASM_F22C_engine initial condition_9770.jpg

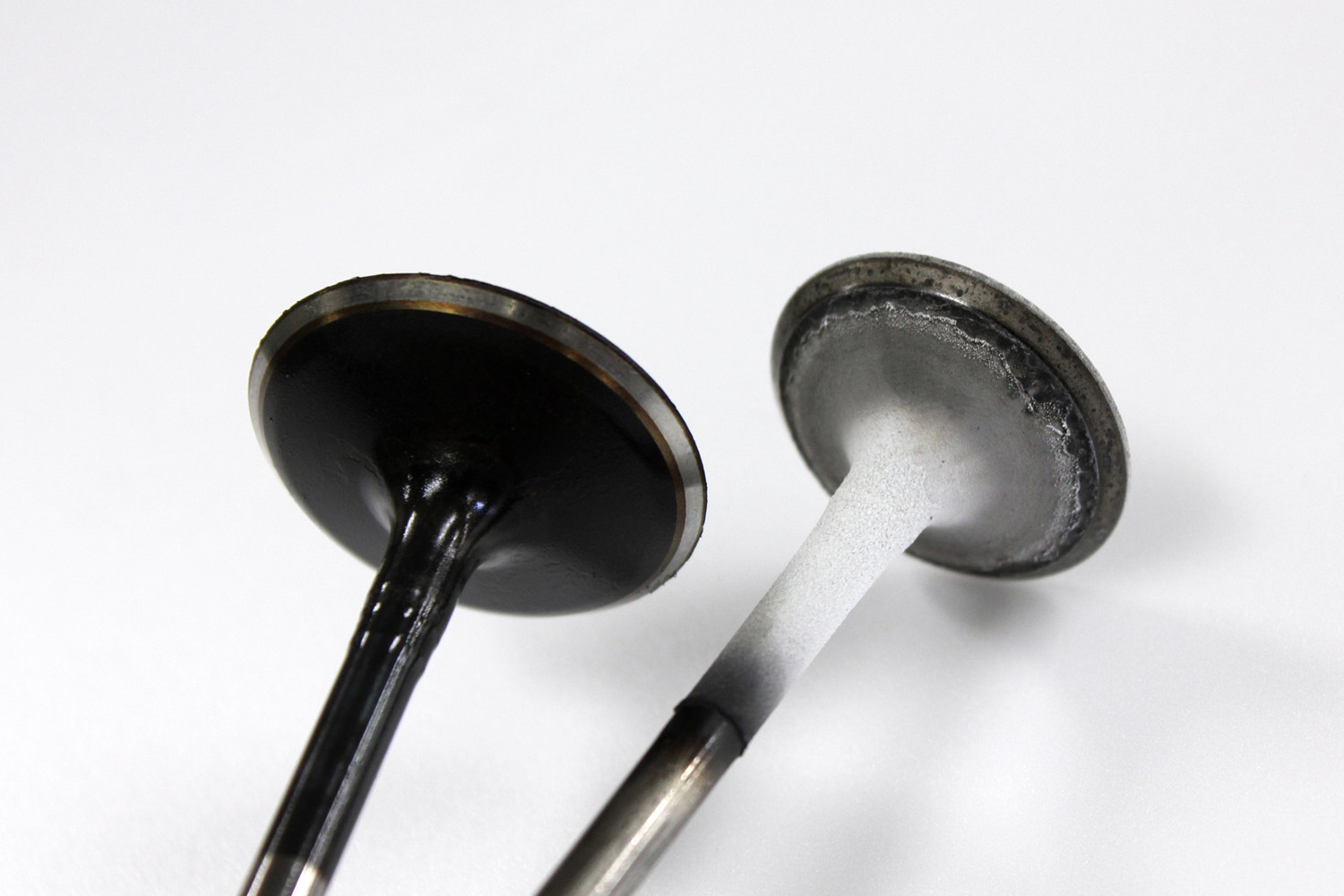

インテークのバルブは、ガソリン洗浄されているせいか綺麗でした。エキゾーストバルブは、オイルかガソリンの成分か詳しくは調べていないのでわかりませんが、白い付着物が付いています。戸田レーシングさんはこの状態を見て『それなりに回して乗ってますね』と分析されていましたが、オーナー様そうなのですか?



171012_07_ASM_F22C_engine initial condition_9770.jpg

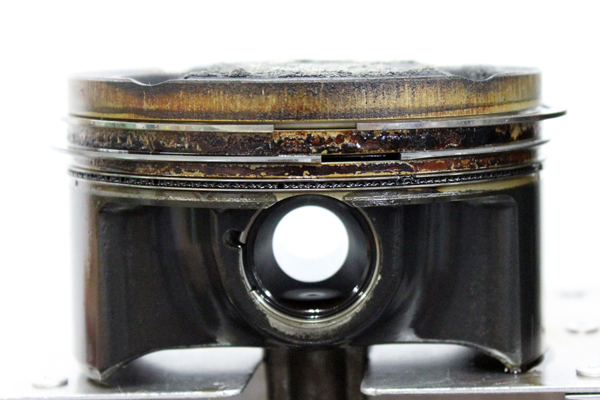

ピストンリングの磨耗により、リングの合口が広くなっています。スポーツタイプのエンジン特性なので元々張力の高いリングではありませんが通り抜け量も多くなり、リングの任務も厳しい状態になっています。まさにオーバーホールするべき状態でした。本体のピストンは鍛造品なので全く問題なく再使用可能でした。さすがに贅沢なつくりのため、ピストンピン交換、サークリップ交換、スカート部にコーティングでピストン外径を多少アップしシリンダーとのクリアランス最適な狙い値に近づけます。



171012_08_ASM_F22C_engine initial condition_9770.jpg

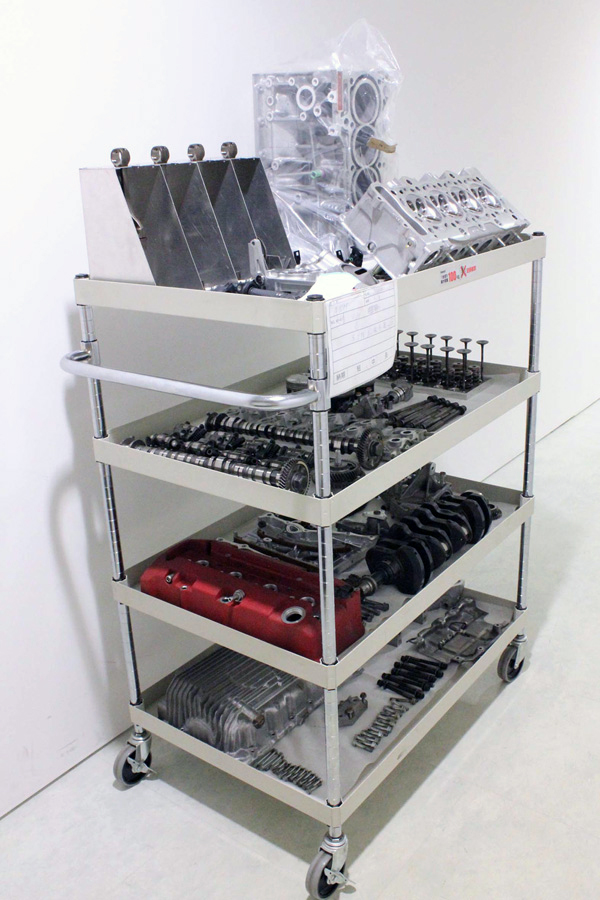

洗浄完了です。F3エンジンコンストラクター・戸田レーシングにとっては当たり前の日常風景だからサラッと報告が届きましたが、各部画像を拡大して見ると丁寧に処理されていることが分かります。この後ピストン・コンロッドのカラーチェック工程に移行します。
