AP1向け吸気チューニングの決定版 2022/03/13(Sun) 16:36:37

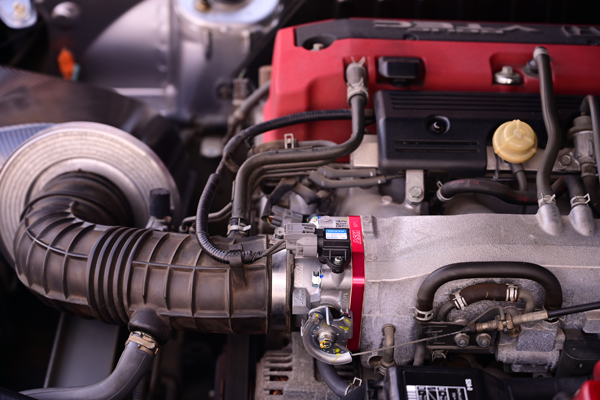

S2000(AP1)に、戸田レーシング社製ASMビッグスロットルとスロットルスペーサーを装着しました。

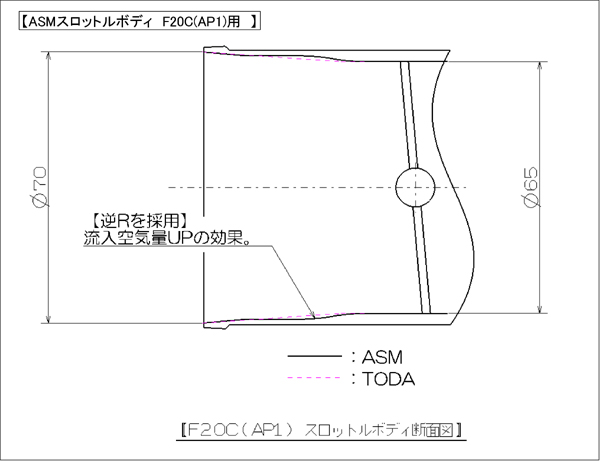

220312 AP1AP2 ASM TODA.jpg


吸気チューニングの中で最も重要で効果的なビッグスロットルは、入口側口径を70φに拡大しただけではなく出口側口径も65φに拡大しつつ、レーシングエンジンとフローテストでの実績に基づき内面構造を逆R形状に切削することで空気の剥離を抑え、バタフライを固定するボルトを低頭化することで吸気効率を最大限に向上することを目指した製品です。


ASM ビッグスロットル(F20C)  85,800円 <税抜価格 78,000円>


110329 ap1.jpg


出口側口径まで拡大した正真正銘ビッグスロットルを装着すると、純正インマニとの接合面に高さの差が発生して空気抵抗になります。そこで当時ASM S2000 1号車のサーキットサービスを担当していた戸田レーシング社エンジンマネジメント担当者さんのアドバイスを元に、空気が逆R形状に沿ってスムーズに流れるように段差を解消するスロットルスペーサーを開発しました。ビッグスロットルの生まれた場所がエンジンベンチ室とするならば、スロットルスペーサーが生まれた場所はサーキット現場と言えるかもしれません。


ASM スロットルスペーサー  12,100円 <税抜価格 11,000円>

 *実用新案登録済み
  登録実用新案公報:エンジン吸気系の吸気通路
 *特許出願済み
  公開特許公報:エンジン吸気系の吸気通路
